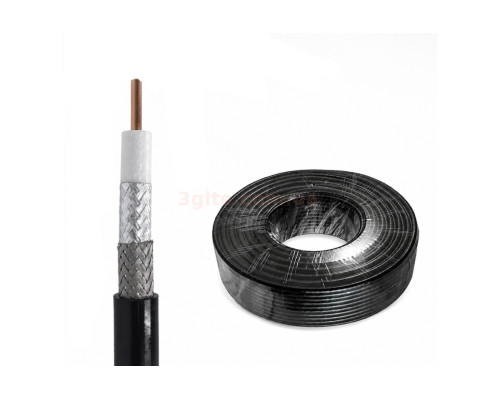

Коаксиальный кабель Toridoku LMR-400 SYV 50-7
Коаксиальный кабель LMR400 SYV 50-7 представляет собой профессиональный кабель с волновым сопротивлением 50 Ом, предназначенный для передачи высокочастотных сигналов с минимальным затуханием. Он используется в системах LTE/4G/5G, Wi-Fi, радиосвязи, антенных комплексах, репитерах, базовых станциях и другом телекоммуникационном оборудовании.
Конструкция кабеля сочетает вспененный полиэтиленовый диэлектрик и двойное экранирование, благодаря чему достигаются низкие потери сигнала, высокая помехозащищённость и стабильная работа даже при большой длине линии. Наружная оболочка из полиэтилена отличается прочностью и устойчивостью к воздействию окружающей среды, что позволяет использовать кабель как внутри помещений, так и на открытом воздухе.

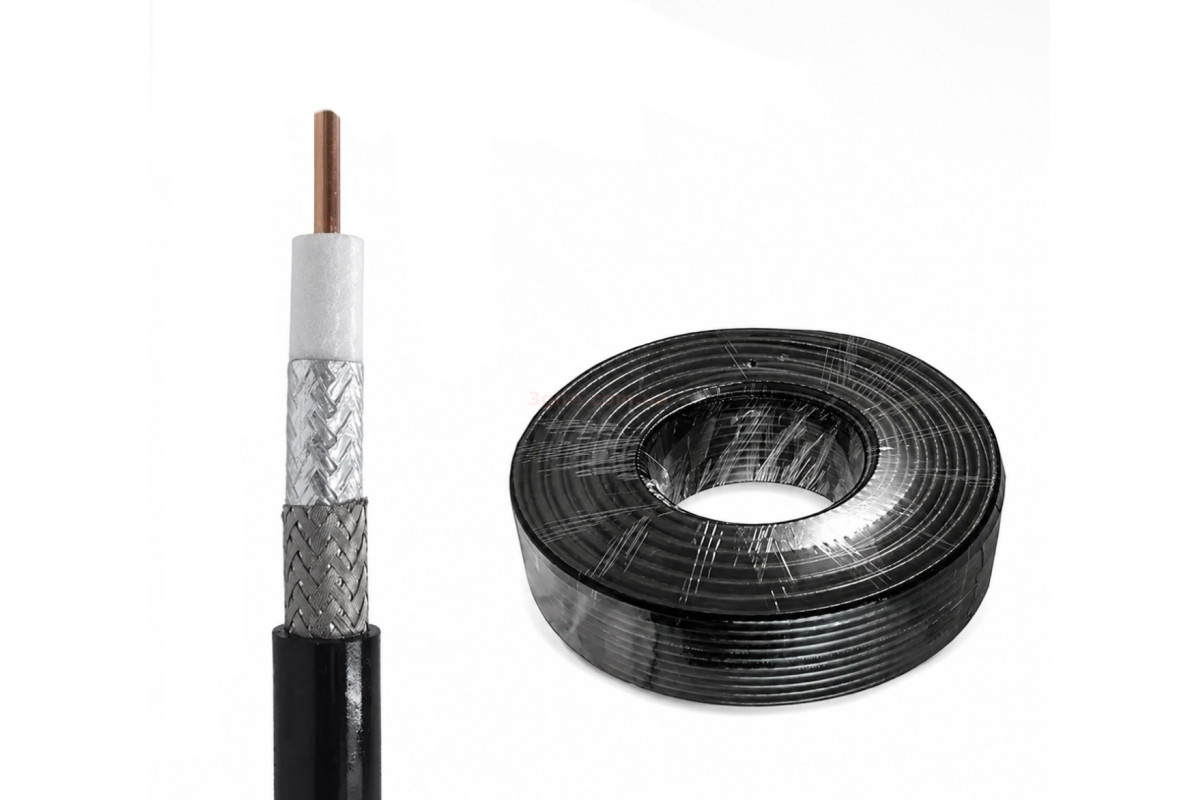

Конструкция кабеля
- Центральный проводник: омеднённый алюминий (CCA)
- Диаметр проводника: 2,74 ± 0,02 мм
- Диэлектрик: вспененный полиэтилен (Foam PE)
- Диаметр диэлектрика: 7,25 ± 0,15 мм
- Экран: двойная алюминиевая фольга
- Диаметр экрана: 7,50 ± 0,10 мм
- Оплётка: алюминиево-магниевый сплав (16 × 9 × 0,15 мм)
- Диаметр оплётки: 8,35 ± 0,10 мм
- Внешняя оболочка: полиэтилен (PE)
- Наружный диаметр: 10,0 ± 0,15 мм
Технические характеристики
- Волновое сопротивление: 50 ± 2 Ом
- Ёмкость: 79 ± 2 пФ/м
- Коэффициент укорочения: 82%
- Пиковая мощность: 1,6 кВт
- Испытательное напряжение оболочки: 3000 В RMS
- Максимальная рабочая частота: до 12 ГГц
- Эффективность экранирования: более 90 дБ
- КСВН (VSWR): ≤ 1,30 в диапазоне 5–3000 МГц
- Рабочий диапазон температур: от –40°C до +85°C
- Минимальный радиус изгиба: 103 мм
- Максимальная допустимая нагрузка на растяжение: 52 lb (≈23,6 кг)
Вы можете заказать кабель необходимой длины от 10 метров.
По вашему желанию мы можем профессионально установить на кабель необходимые разъёмы за дополнительную плату, обеспечив надёжное и качественное соединение.
Минимальный заказ — 10 метров.
